關鍵部件的改裝成功,大大增強了我們的改裝信心。為了縮小尺寸,室外機原機的外殼是不能再使用了。為了更好固定冷凝器和壓縮機這兩個核心組件,我們需要對室外主機的承架進行設計與改裝。

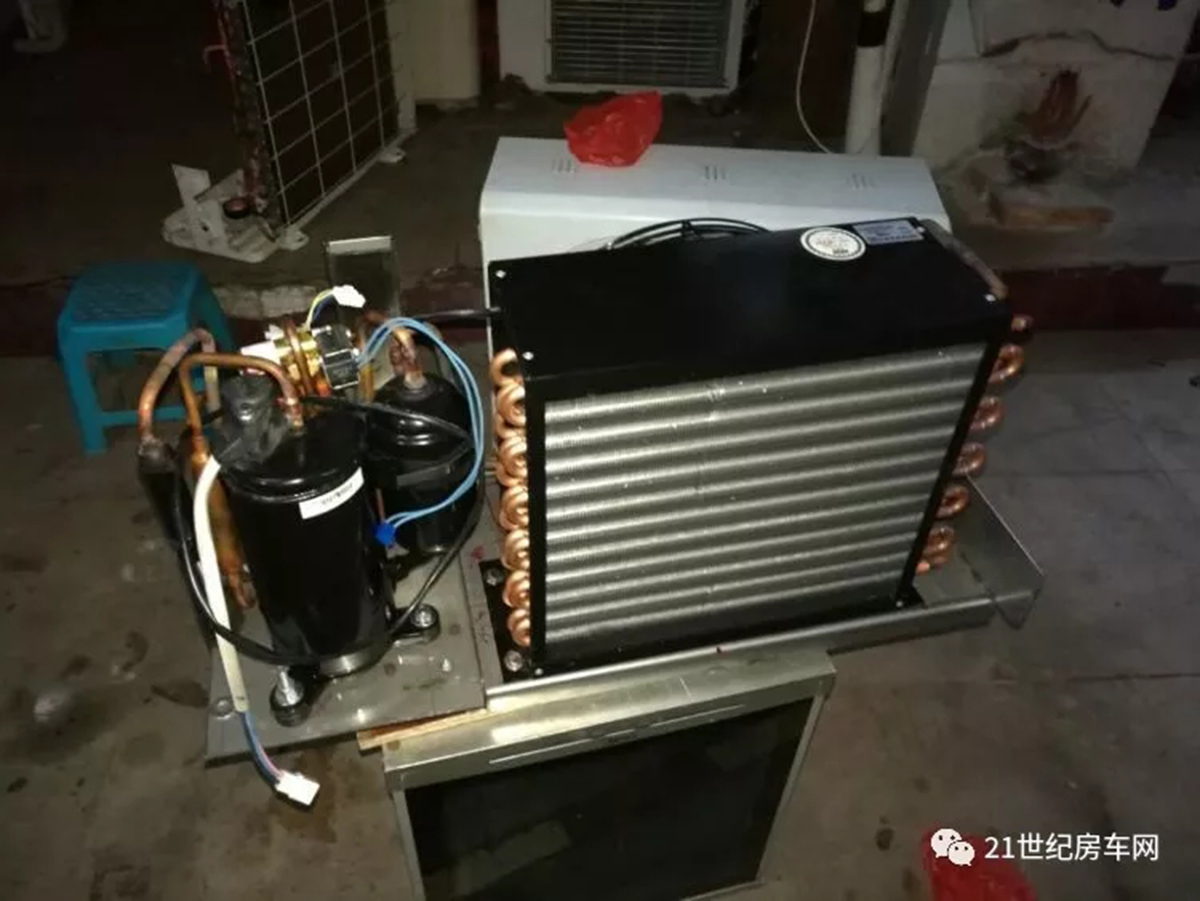

先過把癮,兩大組件改裝好后的整體效果來個先賭為快。
⑴承架尺寸的測量和材料的選擇
其實在購買冷凝器之前,我們對安裝部位的尺寸進行了反復的測量;敬_認安裝的可行性后,才進行網上購買的。至于承架的選材,由于承架安裝在車子的底部,有可能會長期接觸到水,防銹的不銹鋼材料肯定是首選。承架的成品尺寸應該是740*265,分為高低兩級,高一級放壓縮機這個承臺位置具體的長度為227mm。

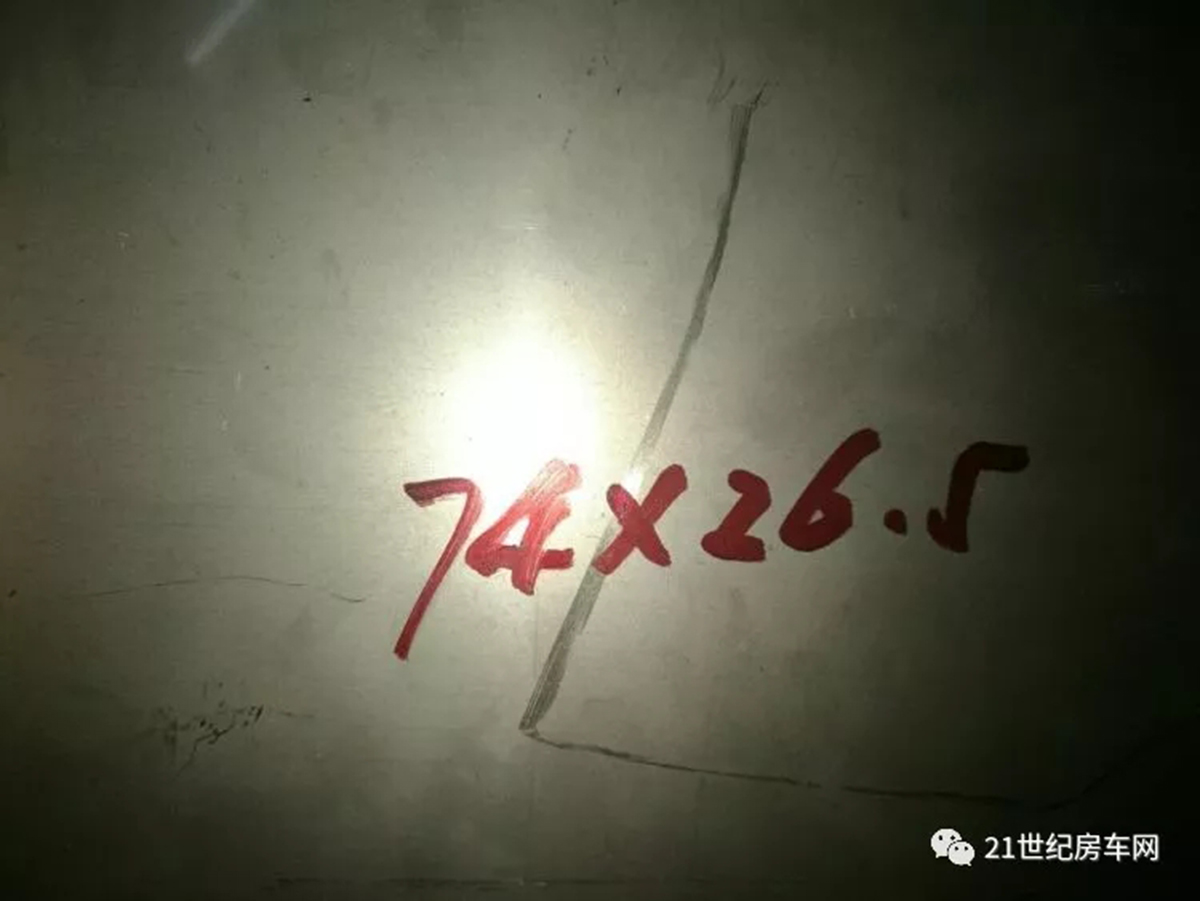

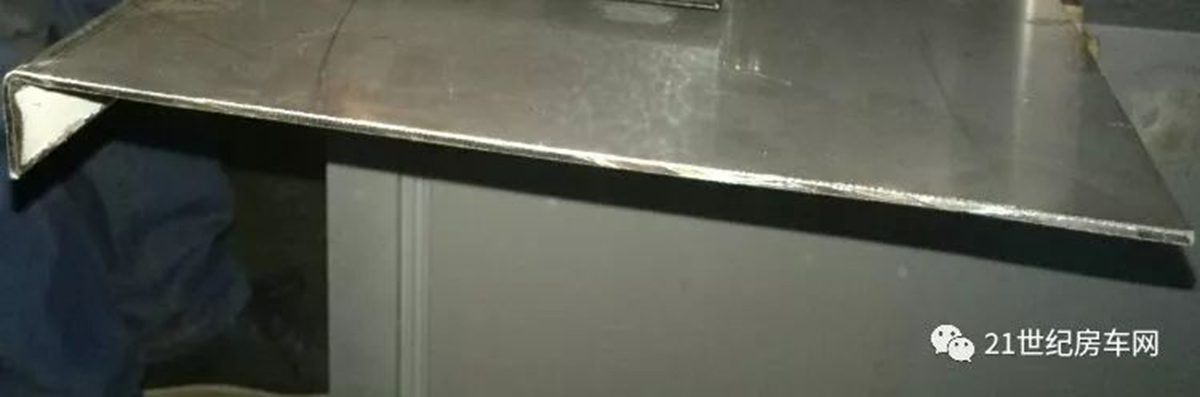

一般不銹鋼的厚度,也就在1厘左右。做成承架肯定會發軟且共振大。為此,我們經過多方尋找,找到了厚度為3厘的不銹鋼板,只有這個厚度的不銹鋼板的硬度才能夠達到要求。 從側面可以直觀看到不銹鋼板的厚度。這種厚度的不銹鋼板,成本是一般不銹鋼板的好幾倍,加工難度也是非常大的。
⑵承架的設計

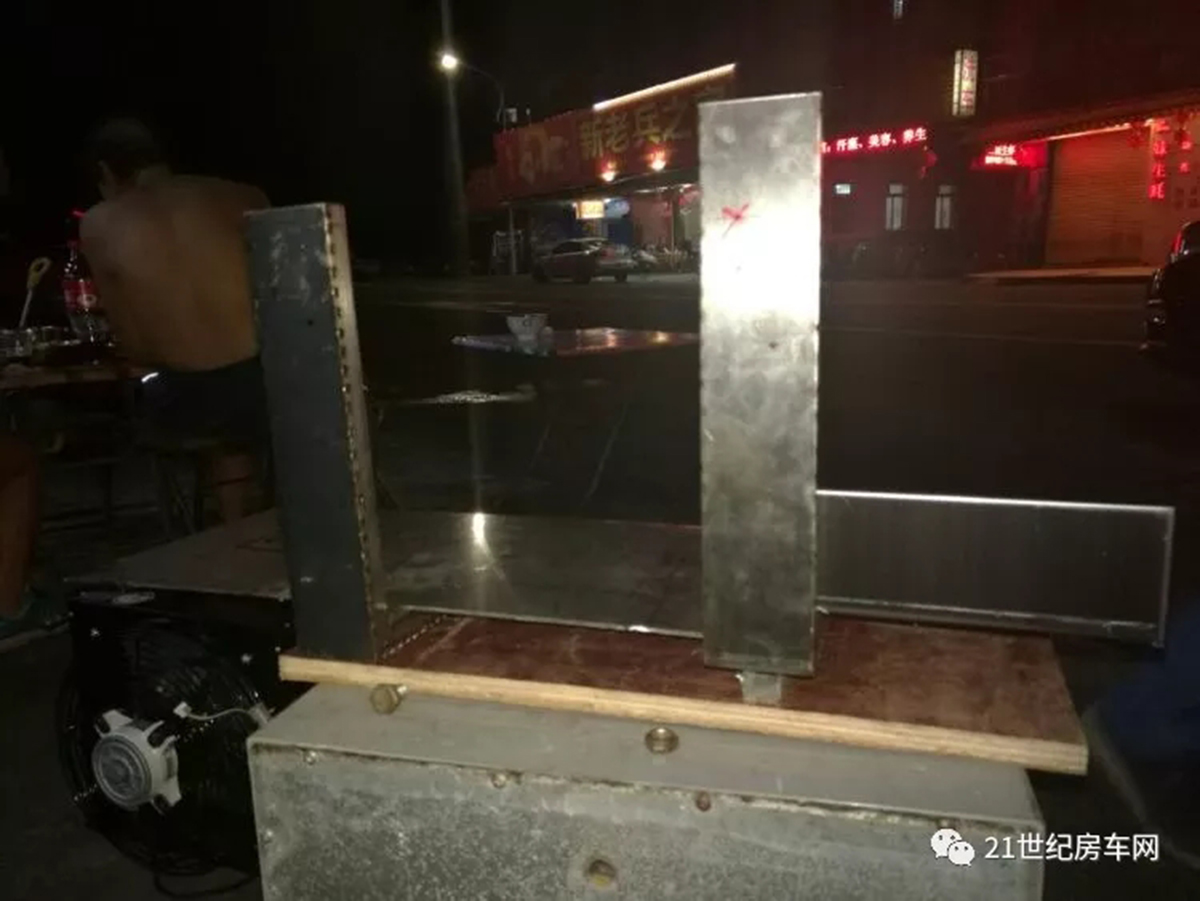

首先是兩根支架的制作,也是用3厘厚的不銹鋼板通過機壓成型,再加上底板焊接成方通狀。這樣看上去是不是很結實?
承板是一整塊不銹鋼板,也是通過機壓成型的。它的前后有高低兩級,落差在2公分左右,不是在同一水平面的。主要是為了美觀考慮,整個支架盡量不外露出來,所以是根據汽車尾部的高度變化設計的。
⑶關鍵組件的擺放設計
承架布局這個環節我要多說兩句。室外主機分為壓縮機和冷凝器兩大組件,如何擺放也要費盡心思。壓縮機的機體高度比冷凝器要矮一些,但壓縮機在原機配套的銅管高度卻是很高。要降低高度,就要重新組裝管道。由于房車的尾部會高一些,為減少機架外露,所以壓縮機要裝在靠尾部這邊,冷凝器安裝在靠車輪這邊。其實左右兩種排列安裝方式均有利弊,一切只能為了美觀的角度出發吧!
⑷孔位的定位與鉆孔

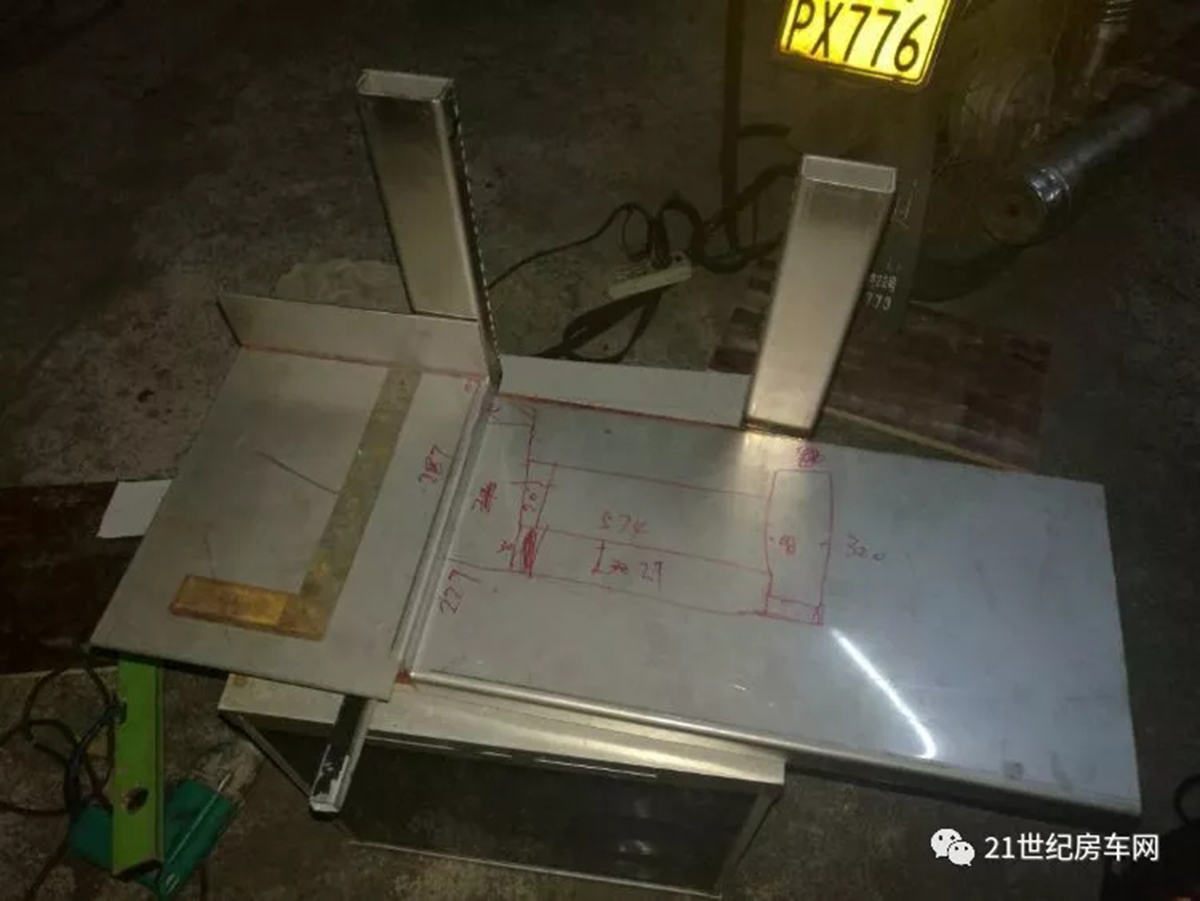

承架機壓成型后,有一個重要的環節就是打孔。打孔是有一定難度的,要反復測量和定位。兩個支架的距離、孔距都不能錯。而且由于不銹鋼板的厚度很厚硬度強,一般的手持電鉆很難鉆穿的,必須要到專業的臺鉆上完成。為了更清楚了解承架的情況,我們從多角度來展示。

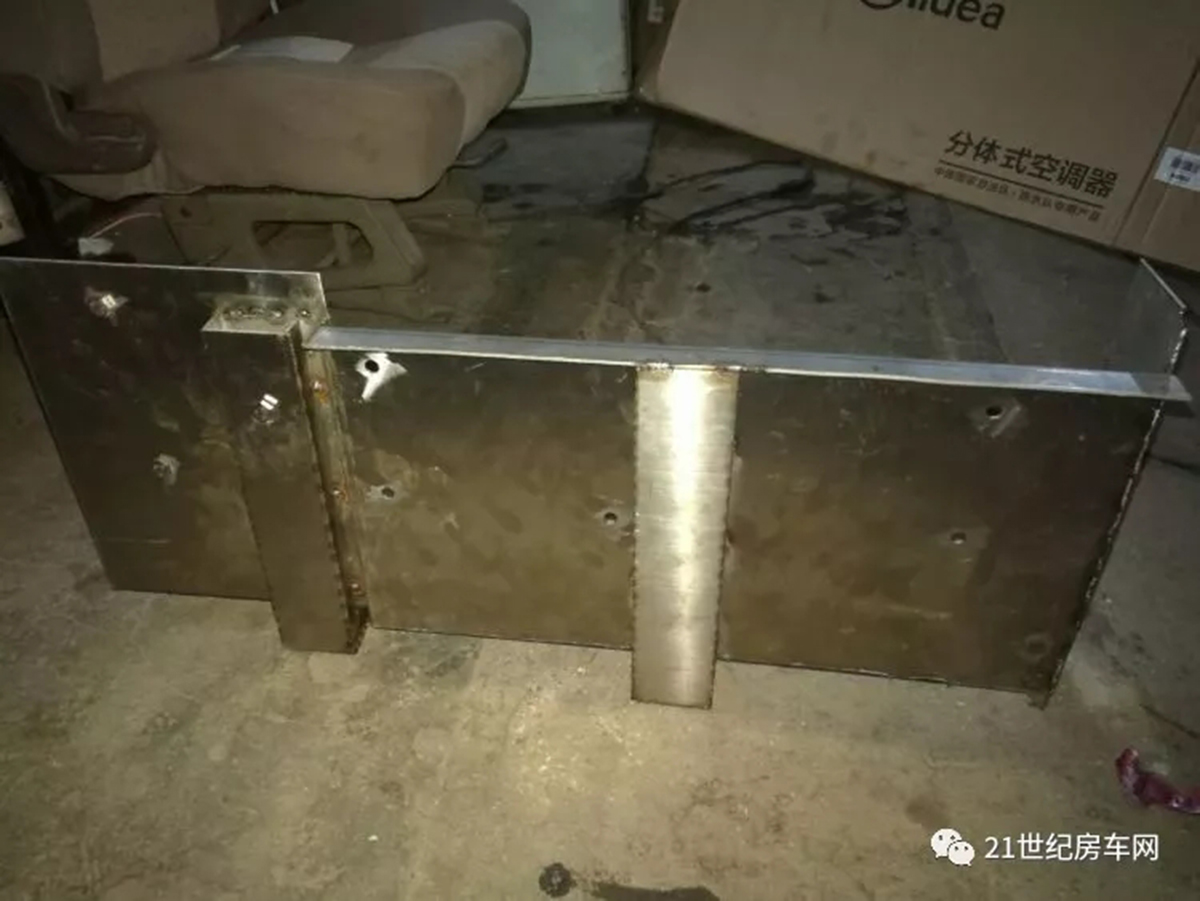

這是從側面看支架打孔后的情況:

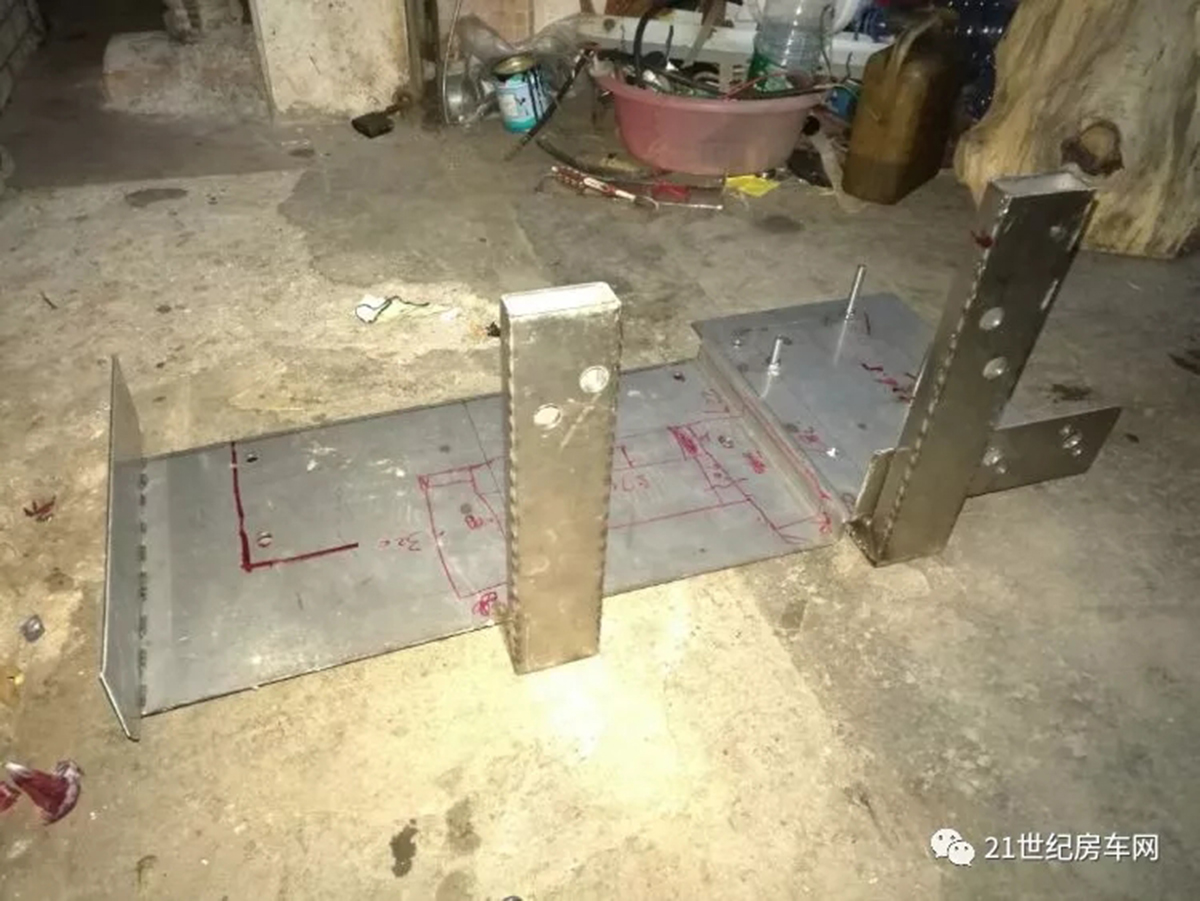

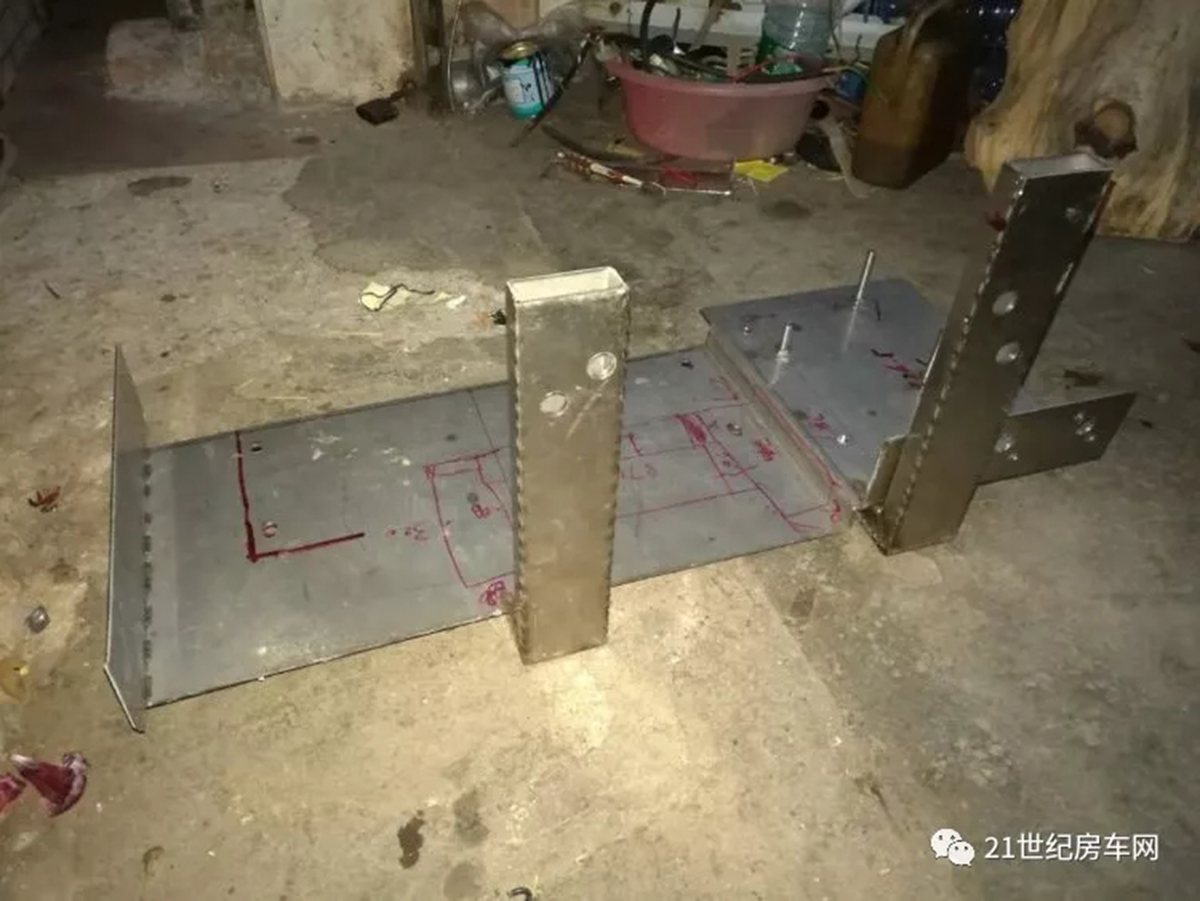

再來一個45度視角,承架相關詳細尺寸已寫在了鋼板上,請大家仔細觀察。
這是從背面角度看。承架靠車輪這邊還需焊一塊高幾公分的檔板,用于阻檔車輪行駛時產生的噴濺物。

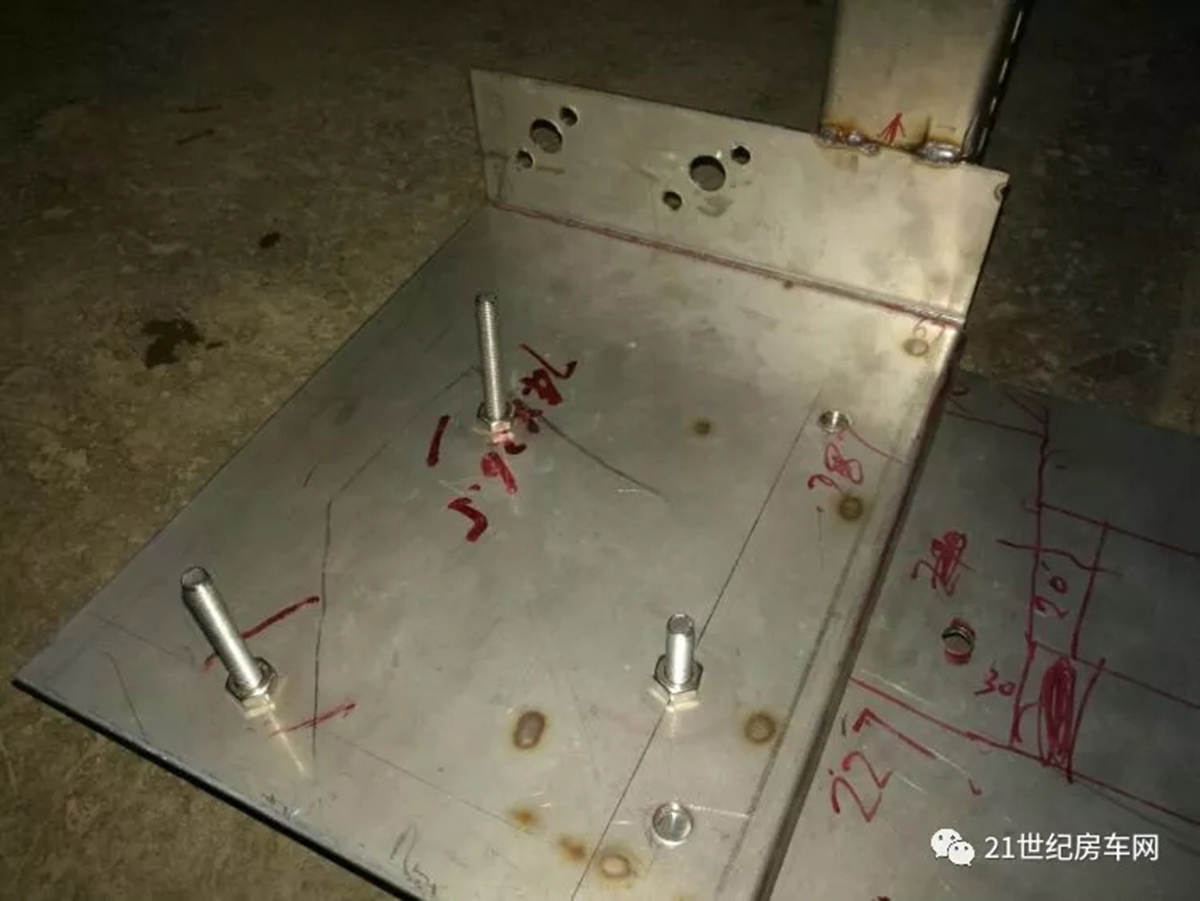

接下來是將壓縮機的三個支腳定好位,找來3根不銹鋼長螺絲,直接把鏍絲焊接在承架上。同時側面也要高出幾公分,要定位打好孔,用以安裝兩個高低壓的銅閥門。

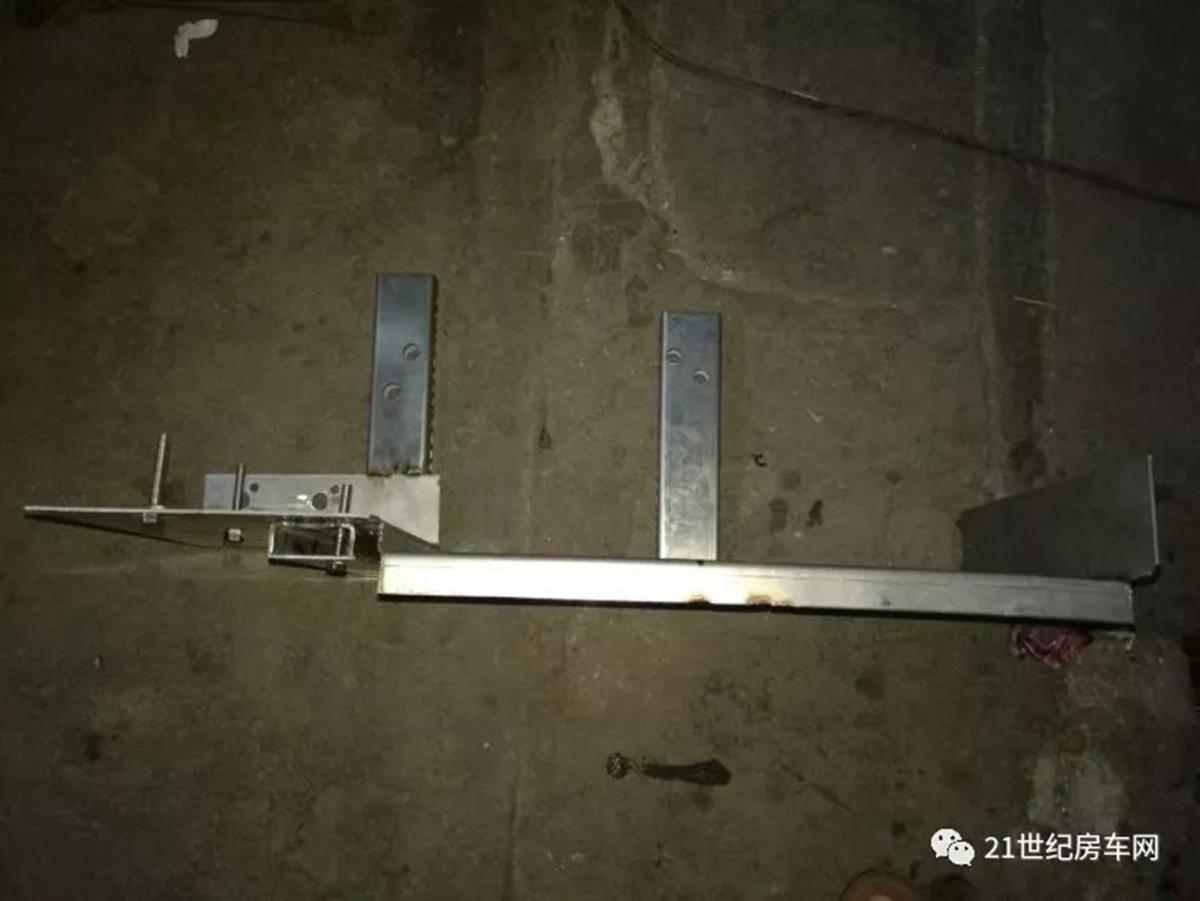

最后就是底部的情況:
至此,承架的改裝已經完成。家用變頻空調改裝的漫漫長路也完成一半了……
(未完待續)
